Hej där! Som lagerleverantör har jag sett från första hand hur avgörande det är att upptäcka lagervibrationer exakt. I den här bloggen delar jag några praktiska tips om hur man gör just det.
Varför upptäcka lagervibration?
Innan vi dyker in i detekteringsmetoderna, låt oss förstå varför det är så viktigt att hålla ett öga på att få vibrationer. Lager är de osungna hjältarna från många maskiner. De stöder roterande axlar och minskar friktionen, vilket gör att maskiner kan fungera smidigt. Men med tiden kan lager slitna, utveckla sprickor eller bli förorenade. Dessa problem kan leda till ökad vibration, som, om de inte är avmarkerade, kan orsaka ytterligare skador på maskinen, minska dess livslängd och till och med resultera i kostsamma nedbrytningar.
Grundläggande verktyg för vibrationsdetektering
- Vibrationssensorer: Dessa är de vanligaste verktygen för att upptäcka lagervibration. Det finns olika typer av vibrationssensorer, till exempel accelerometrar. Accelerometrar mäter accelerationen av lagerets vibration. De kan fästas direkt på lagerhuset eller en närliggande struktur. Sensorn omvandlar den mekaniska vibrationen till en elektrisk signal, som sedan kan analyseras.
- Vibrationsmätare: En vibrationsmätare är en praktisk enhet som snabbt kan ge dig en läsning av vibrationsnivån. Det är vanligtvis bärbart och enkelt att använda. Du placerar helt enkelt mätaren på lagerhuset och det visar vibrationsamplituden. Detta är ett utmärkt sätt att få en snabb ögonblicksbild av lagerets tillstånd.
Upptäcktsmetoder
- Visuell inspektion: Detta kan verka grundläggande, men det är en bra utgångspunkt. Innan du använder någon snygg utrustning, ta en titt på lagret. Leta efter tecken på slitage, till exempel missfärgning, repor eller grop på lagerytorna. Kontrollera om lagret är ordentligt smörjat. En brist på smörjning kan orsaka ökad friktion och vibrationer. Se också till att lagret är säkert monterat. Lösa lager kan vibrera överdrivet.
- Hörselinspektion: Tro det eller inte, du kan ibland upptäcka lagerproblem bara genom att lyssna. Ett friskt lager bör löpa tyst. Om du hör några ovanliga ljud, som slipning, skrikande eller skramling, kan det vara ett tecken på ett problem. Du kan använda ett stetoskop för att få en bättre lyssnande. Placera stetoskopet på lagerhuset och lyssna noga. Denna metod kanske inte ger dig en exakt diagnos, men den kan varna dig för potentiella problem.
- Vibrationsanalys: Det är här den mer tekniska delen kommer in. När du har samlat vibrationsdata med sensorer eller mätare måste du analysera den. Det finns olika sätt att göra detta.
- Tid - domänanalys: I den här metoden tittar du på den råa vibrationssignalen över tid. Du kan mäta toppamplituden, som är det maximala värdet på vibrationen. En plötslig ökning av toppamplituden kan indikera ett allvarligt problem, som ett knäckt lager. Du kan också beräkna rot- (RMS) -värdet för vibrationen. RMS -värdet ger dig en uppfattning om vibrationens genomsnittliga energi. Ett ökande RMS -värde över tid kan antyda att lagret försämras.
- Frekvens - domänanalys: Detta innebär att konvertera tid - domänignal till frekvensdomänen med hjälp av en teknik som kallas Fast Fourier Transform (FFT). I frekvensdomänen kan du identifiera specifika frekvenser associerade med olika typer av lagerfel. Till exempel kommer en defekt i det inre rasen av ett lager att ge en karakteristisk frekvens. Genom att analysera frekvensspektrumet kan du fastställa källan till problemet mer exakt.
Tillämpning - specifika överväganden

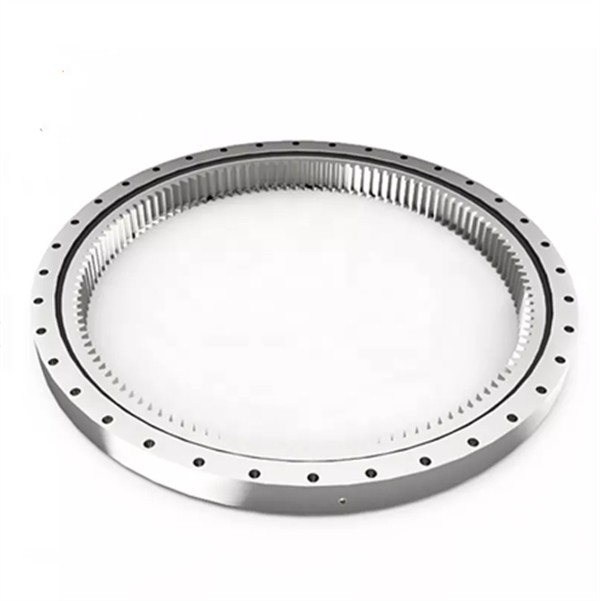

- Grävmaskin: Grävmaskiner är tunga maskiner som arbetar i tuffa miljöer. DeGrävmaskinutsätts för höga belastningar och konstant rotation. När du upptäcker vibrationer i dessa lager måste du överväga de hårda driftsförhållandena. Damm, smuts och fukt kan alla påverka lagerets prestanda. Se till att vibrationssensorerna är korrekt skyddade från dessa element. På grund av den stora storleken och den tunga belastningen av grävmätningslager kan vibrationsnivåerna vara naturligt högre än i mindre lager. Du måste etablera en baslinjevibrationsnivå för normal drift och jämföra dina avläsningar med den.
- Tornkran svängande lager: Tornkranar används i byggprojekt och derasTornkran svängande lagerSpela en kritisk roll i kranens rotation. Dessa lager utsätts ofta för vind, vilket kan orsaka ytterligare vibrationer. När du upptäcker vibrationer i tornkranens svänglager måste du ta hänsyn till vindförhållandena. Du kan behöva installera flera sensorer på olika platser på lagret för att få en mer exakt bild av vibrationen. Regelbundna inspektioner är också avgörande eftersom eventuella fel i dessa lager kan ha allvarliga säkerhetskonsekvenser.
Tips för exakt upptäckt
- Kalibrering: Se till att dina vibrationssensorer och mätare är korrekt kalibrerade. En okalibrerad enhet kan ge felaktiga avläsningar, vilket kan leda till feldiagnos. Följ tillverkarens instruktioner för kalibrering och gör det regelbundet.
- Konsekvent mätplats: Mät alltid vibrationen på samma plats på lagerhuset. Olika platser kan ha olika vibrationsegenskaper, så konsekvent mätning är avgörande för exakt jämförelse över tid.
- Dataloggning: Håll en register över dina vibrationsmätningar. Detta hjälper dig att spåra lagerets tillstånd över tid och identifiera eventuella trender. Du kan använda programvara för att lagra och analysera data mer effektivt.
Slutsats
Att upptäcka lagervibration är en viktig del av att upprätthålla hälsan i dina maskiner. Genom att använda rätt verktyg och metoder kan du få problem med att få lager och förhindra dyra nedbrytningar. Oavsett om du har att göra medGrävmaskinellerTornkran svängande lager, en proaktiv strategi för vibrationsdetektering kan spara tid och pengar på lång sikt.
Om du är ute efter marknaden för högkvalitativa lager eller behöver mer råd om lagervibrationsdetektering, tveka inte att nå ut. Vi är här för att hjälpa dig hitta de bästa lösningarna för dina specifika behov.
Referenser
- Harris, TA, & Kotzalas, MN (2007). Rullande lageranalys. Wiley.
- Randall, RB, & Antoni, J. (2011). Rullande elementbärande diagnostik - En handledning. Mekaniska system och signalbehandling, 25 (2), 485 - 520.
